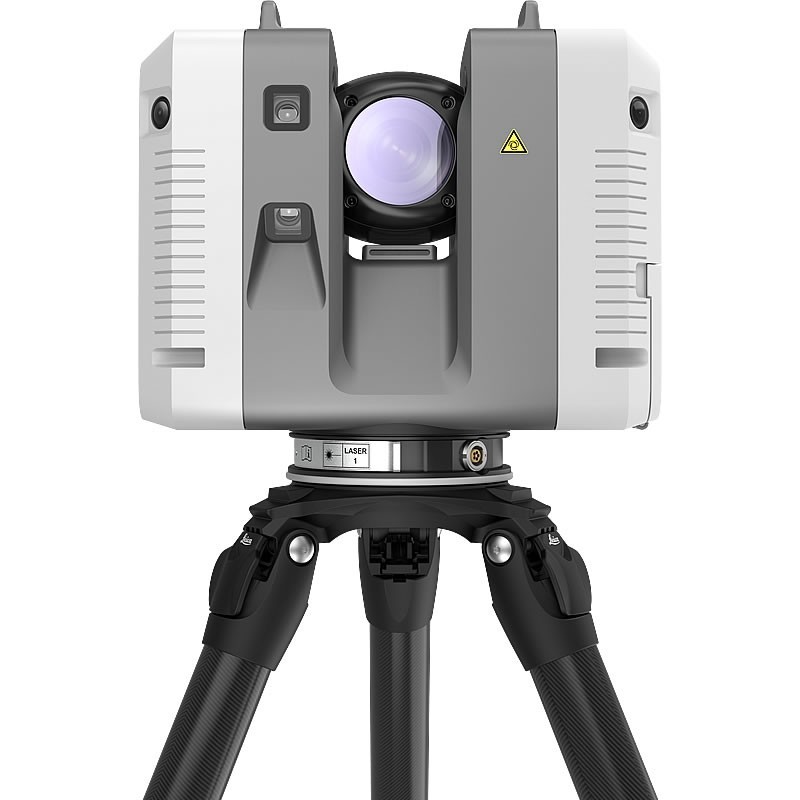

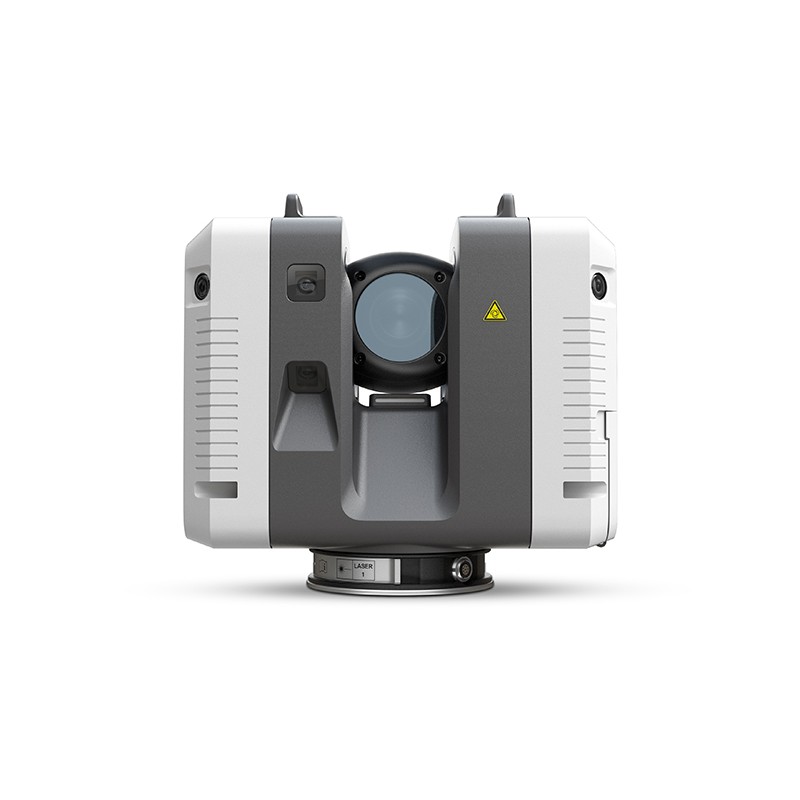

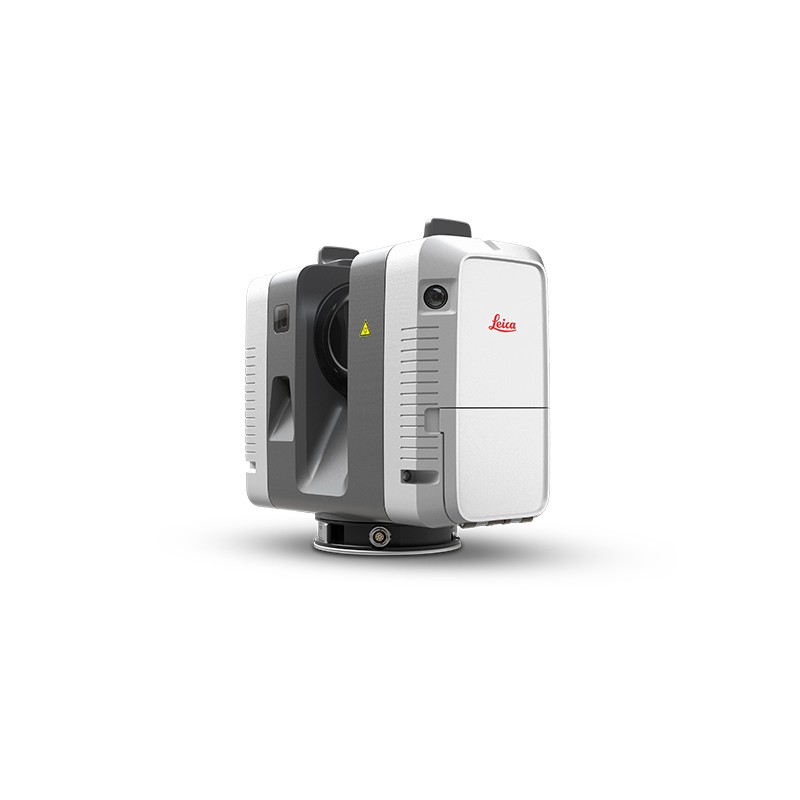

Escáner láser RTC360 Leica
Descripción
La solución de captura de la realidad 3D Leica RTC360 permite a los usuarios documentar y capturar sus entornos en 3D, mejorando la eficiencia y la productividad en el campo y en la oficina a través de hardware y software rápidos, fáciles de usar, precisos y portátiles. El escáner láser 3D RTC360 es la solución para que los profesionales manejen las complejidades del proyecto con representaciones 3D precisas y fiables y descubran las posibilidades de cualquier entorno.
Especificaciones Técnicas
General
| Escáner láser 3D | Escáner láser 3D de alta velocidad con sistema integrado de imágenes esféricas HDR y sistema inercial visual (VIS) para el registro en tiempo real. |
Rendimiento
| Adquisición de datos | < 2 min para un escaneo a cúpula completa e imagen esférica HDR a una resolución de 6mm @ 10m |
| Registro en tiempo real | Alineación automática de la nube de puntos basada en el seguimiento en tiempo real del movimiento del escáner entre estacionamientos basado en el sistema inercial visual (VIS) mediante la unidad de medición inercial mejorada mediante vídeo |
| Escaneo doble | Eliminación automática de objetos en movimiento |
Escanear
| Medición de distancias |
Medición de alta velocidad y dinámica del tiempo de vuelo mejorada mediante la tecnología Waveform Digitising (WFD) |
| Clase de láser | 1 (conforme a CEI 60825-1:2014), 1550nm (invisible) |
| Campo visual | 360° (horizontal) / 300° (vertical) |
| Alcance | Mín. 0.5 - hasta 130 m |
| Velocidad | Hasta 2,000,000 de puntos/segundo |
| Resolución | 3 ajustes que puede seleccionar el usuario (3/6/12mm @ 10m) |
| Precisión* | Precisión angular de 18” Precisión del alcance 1,0 mm + 10 ppm Precisión de puntos 3D 1,9 mm @ 10 m 2,9 mm @ 20 m 5,3 mm @ 40 m |
| Nivel de ruido* ** | 0,4 mm @ 10 m, 0,5 mm @ 20 m |
Imágenes
| Cámara | El sistema de 3 cámaras de 36 MP captura datos brutos de 432 MPx para una imagen esférica calibrada de 360° x 300° |
| Velocidad | 1 min. para una imagen esférica HDR completa en cualquier condición lumínica |
| Alto rango dinámico (HDR) | Automático, 5 exposiciones |
Sensores de navegación
| Sistema inercial visual | Sistema de medición inercial mejorado con vídeo para seguir el movimiento de la posición del escáner en relación al anterior estacionamiento en tiempo real |
| Inclinación | Basada en IMU, Precisión: 3‘ para cualquier inclinación |
| Sensores adicionales | Altímetro, brújula, GNSS |
Manejo
| En el escáner | Control de pantalla táctil con el dedo, pantalla gráfica a todo color WVGA, 480 x 800 píxeles |
| Dispositivos móviles | Aplicación Leica Cyclone FIELD 360 para tablets iPad o Android incluyendo: - Control remoto de las funciones de escaneo - Visualización de datos 2D y 3D - Etiquetado - Alineación automática de escaneos |
| Inalámbrico | Wireless LAN (802.11 b/g/n) integrada |
| Almacenamiento de datos | Leica MS256, memoria flash intercambiable de 256GB USB 3.0 |
Diseño y características físicas
| Carcasa | Marco de aluminio y cubiertas laterales |
| Dimensiones | 120mm x 240mm x 230mm / 4.7‘‘ x 9.4‘‘ x 9.1‘‘ |
| Peso | 5,35kg / 11,7 lbs, nominal (sin baterías) |
| Mecanismo de montaje | Montaje rápido en un soporte de 5/8“ sobre un trípode ligero / adaptador de base opcional / adaptador de base para prospección disponible |
Alimentación
| Batería interna | 2x baterías internas recargables de ion de litio Leica GEB361 Duración: Generalmente hasta 4 horas Peso: 340 g por batería |
| Externa | Adaptador Leica GEV282 AC |
Medio ambiente
| Temperatura de operación | -5° hasta +40° C |
| Temperatura de almacenamiento | -40° hasta +70° C |
| Polvo/humedad*** | Protección frente a polvo y humedad IP54 (CEI 60529) |
* Con un albedo del 89%.
** Para mediciones de un solo disparo
*** Para estacionamientos de abajo a arriba y de arriba a abajo con una inclinación de +/- 15°
